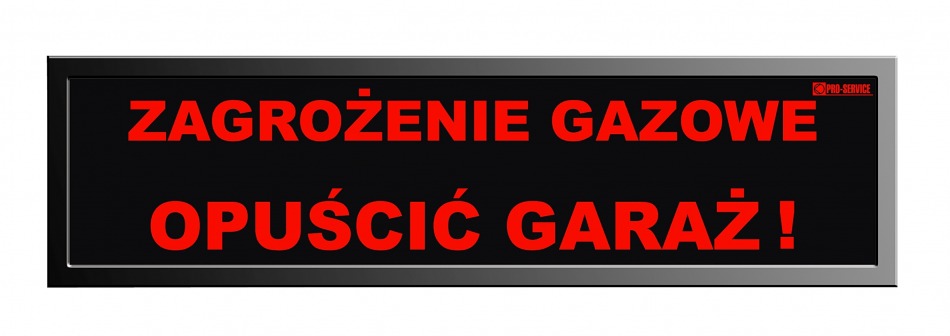

Tablica ostrzegawcza LED „TOL”





Tablice ostrzegawcze z podświetlaniem LED typ TOL przeznaczone są do stosowania jako optyczno-akustyczne elementy ostrzegawczo-informacyjne w stacjonarnych systemach pomiaru lub detekcji gazów  oraz par cieczy palnych, poza  strefami zagrożonymi wybuchem.

Parametry techniczne:
  • Napięcie zasilania: 12 V lub 24 V DC, dopuszczalne 11 – 28 V DC
  • Pobór prądu mocy : 3 W
  • Stopień ochrony:
    • Tablica TOL1   – IP33 (tablica wewnętrzna)
    • Tablica TOL2   – IP33 (tablica wewnętrzna)
    • Tablica TOL1z – IP54 (tablica zewnętrzna)
  • Masa:
    • tablica TOL1/TOL1z - 0,85 kg
    • tablica TOL2             - 0,9 kg
  • Wymiary – wysokość x szerokość x głębokość :
    • tablica TOL1/TOL1z -120 x 450 x 21 mm
    • tablica TOL2            - 120 x 450 x 30 mm
  • Wysokość standardowa liter 28 mm
  • Sygnalizacja akustyczna - wewnętrzny buzzer (brzęczyk)
Przykładowe napisy :  „Uwaga – Tlenek węgla  -nie wchodzić”,  „Nadmiar spalin – opuścić pomieszczenie”,  „Nadmiar spalin – nie wjeżdżać”,  „Nadmiar spalin – nie wchodzić”, „Zagrożenie gazowe – opuścić pomieszczenie”,  „Zagrożenie gazowe – nie wchodzić”.

Wersje:
  • TOL1 - jednostronna wewnętrzna,
  • TOL1z - jednostronna zewnętrzna,
  • TOL2 - dwustronna, wewnętrzna.



Zasilacz 12 V DC  do tablic TOL typ  ZS_2 (opcja - występuje w systemach detekcji o zasilaniu 12 V)

Parametry techniczne:
  • Zasilanie sieciowe  :  230 V AC
  • Napięcie wyjściowe / prąd maks. :  12V / 400mA
  • Ilość otworów: 6 - Ø20mm (PG21)
  • Klimatyczne warunki pracy:
    • temperatura pracy: - 20 do + 50 oC
    • wilgotność: 10... 90 % bez kondensacji pary
  • Obudowa: stopień ochrony IP44  (montaż wewnątrz pomieszczeń) , mocowanie czteropunktowe.
  • Waga : 420g
  • Wymiary: wysokość x szerokość x głębokość : 108mm x 152mm x 58mm (z dławicami)






Pliki do pobrania:
pdfTablica ostrzegawcza TOL-1(z) / TOL-2 - karta produktu
pdfTablica ostrzegawcza TOL-1(z) / TOL-2 - instrukcja obsługi
pdfTablica ostrzegawcza TOL-1(z) / TOL-2 - deklaracja zgodności
