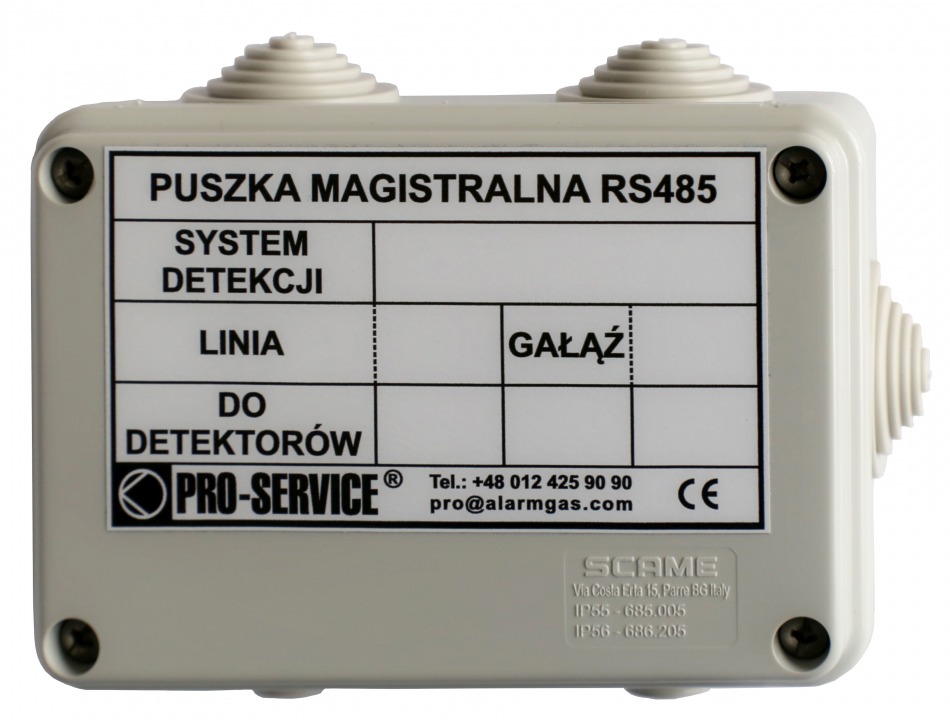

Puszka magistralna RS485



---



Puszka magistralna RS485 jest przeznaczona do stosowania w instalacjach systemów transmisji danych poprzez łącze RS485.

Puszka umożliwia wspólne podłączenie magistrali transmisyjnej i zasilającej.

Konstrukcja puszki gwarantuje prawidłowe połączenie magistrali.



Podstawowe własności:

- posiada trzy  złącza LSA dedykowane do transmisji cyfrowej, umożliwiające zastosowanie przewodów używanych do transmisji danych (np. kable FTP, STP,  S-STP, itp. ).

- umożliwia przyłączenie do magistrali trzech detektorów z transmisją RS485,

- prosty sposób montażu niweluje błędy montażowe, skraca czas podłączenia, i zabezpiecza przed czynnikami zewnętrznymi,

- czytelne opisy ułatwiają poprawność łączenia,

- topologia płytki daje możliwość podłączenia detektora odległego nawet o 100 metrów – ograniczenie tylko spadkiem napięcia,

- podwójne złącza na wejście oraz wyjście zasilania detektorów na magistrali, maks. grubość żyły 2,5mm^2,

- umożliwia wybór ilości obsługiwanych detektorów  poprzez konfigurację złączami jumper

- miejsce na opis punktów systemu detekcji na pokrywie obudowy ułatwiający identyfikację systemu,

- szczelna obudowa IP55 z gumowymi przepustami schodkowymi.

- prosty montaż naścienny.



---
