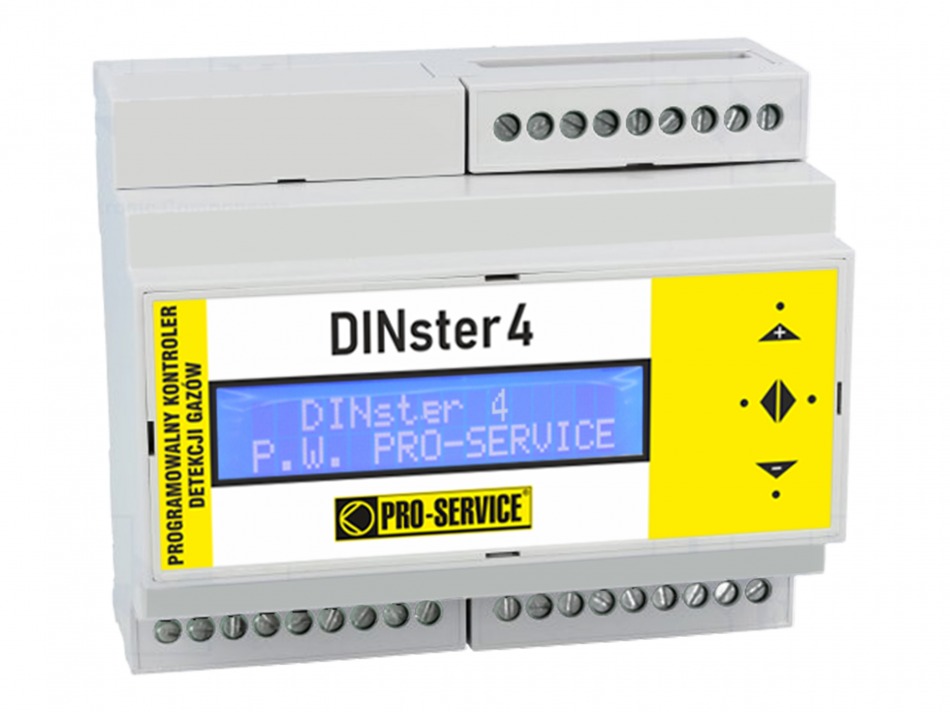

DINster4


Programowalny kontroler detekcji gazów typu DINster 4 jest urządzeniem stacjonarnym, przeznaczonym do kontroli stanów detektorów, wizualizacji tych stanów oraz autonomicznego sterowania urządzeniami zewnętrznymi.
Kontroler „DINster 4”  służy do współpracy  z maksimum 4 detektorami o wyjściach detekcyjnych typu OC (NC lub NO) lub prądowych 4/8/12mA.
Konfigurowalne (przez użytkowników) wejścia, wyjścia przekaźnikowe i napięciowe  umożliwiają realizacje dowolnych funkcji sterowniczych, sygnalizacyjnych  i alarmowych.
Kontroler „DINster 4”  przeznaczony jest do pracy poza strefami zagrożenia wybuchem.
Zasilanie 12 V lub 24 V DC  (możliwe 11-28 V DC).
Wszystkie informacje użytkowe i programowania obrazowane są na wyświetlaczu LCD o rozmiarach: 2 linie po 16 znaków alfanumerycznych. Urządzenie wyposażone jest w 4-przyciskową klawiaturę. Standardowo zainstalowany jest również sygnalizator akustyczny wewnątrz urządzenia.


W zależności od wersji może posiadać różne rodzaje wejść :
  • prądowe : ciągłe (4…20mA), lub dwuprogowe 4/8/12mA
  • napięciowe  typu NO lub NC, dwa wejścia dla jednego detektora sygnalizujące przekroczenie progów alarmowych Al1 i Al2.
Wyjścia:
  • przekaźnikowe –  3 przekaźniki, ze stykami NO/NC, o funkcjach programowalnych przez uytkownika
  • napięciowe  (typu OC-NO), dwa wyjścia,  o funkcjach programowalnych przez uytkownika
  • cyfrowe - łącze RS485, protokół Modbus RTU
Funkcje dodatkowe kontrolera :
  • wyświetlacz LCD do wizualizacji stanów detektorów, stanów wyjść, konfiguracji
  • klawiatura 4-przyciskowa
  • zegar czasu rzeczywistego
  • pamięć zdarzeń (1000 zdarzeń)
  • swobodne konfigurowanie wejść i wyjść
  • algorytm sterowania programowany przez użytkownika
  • predefiniowane konfiguracje (ustawienia fabryczne)
  • dostęp zabezpieczony hasłami
Obudowa na szynę DIN T35 (6 modułów).

Wersje:
  • DINster4 /D – centrala 4-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2) i wyjściem RS485 (protokół Modbus RTU)
  • DINster4 /S – centrala 4-detektorowa z wejściami prądowymi 4/8/12mA, kontrolą linii i wyjściem RS485 (protokół Modbus RTU)

Pliki do pobrania:

pdfProgramowalny kontroler detekcji DINster4 - karta produktu
